Стоимость сжиженных углеводородных газов, таких как этан и пропан, растет из-за увеличения мирового спроса на сырье для нефтехимии, отопление и электроэнергию. Решения для добычи сжиженных углеводородных газов (NGL) специализированы для максимизации добычи, обеспечивая при этом высокую операционную гибкость и большую доходность инвестиций в завод.

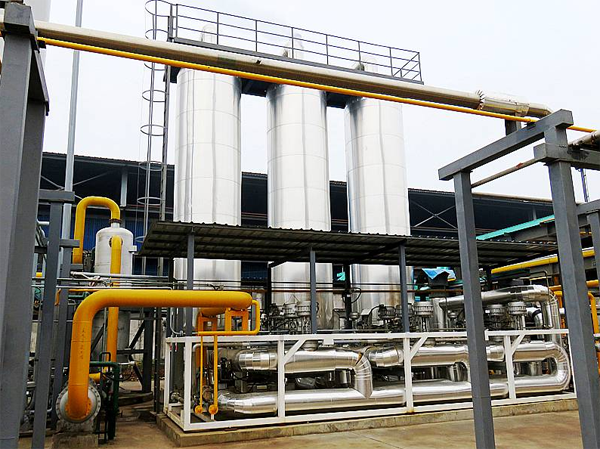

Установка для очистки и извлечения сжиженного газа NGL
Независимо от того, требуется ли вам высокая, ультра-высокая или гибкая регенерация, технологии регенерации ПНГ могут более эффективно удовлетворять строгие требования к продукту и эксплуатационные нужды. Решения обеспечивают до 99 и более процентов регенерации ПНГ/СУГ и предлагают гибкость для изменения экономических или эксплуатационных условий.
Для сложных ситуаций, таких как удаленные местоположения и короткие сроки проектов, линейка модульных установок предлагает высокую регенерацию ПНГ за счет заранее спроектированных модулей на шасси. Подход с заводским изготовлением позволяет точно прогнозировать затраты и графики, а также обеспечивает быструю сборку с высоким качеством.
Устройство для разделения и отбора ПГЖ
Ценность природных газовых жидкостей, таких как этан и пропан, растет из-за увеличивающегося мирового спроса на сырье для нефтехимии, отопление и электроэнергию. Решения по извлечению природных газовых жидкостей (ПГЖ) специализированы для максимизации отбора при обеспечении высокой операционной гибкости и большей отдачи от инвестиций в завод.
| Model No. | NGLC 65-35/25 | NGLC 625-35/15 | NGLC 625-35/30 | NGLC 625-35/60 | NGLC 625-35/80 | NGLC 625-35/140 |
| Standard gas volume X104 Nm3/d | 1.5 | 1.5 | 3.0 | 6.0 | 8.0 | 14.0 |
| Device elasticity X104 Nm3/d | 0.7-2.25 | 0.7-2.25 | 1.5-3.6 | 4.5-6.5 | 4.0-9.0 | 8.0-15.0 |
| Process method | Alcohol injection and hydrocarbon collection | Dehydration and hydrocarbon collection | ||||
| Product Type (mixed hydrocarbon + dry gas) | Dry gas (into pipe network) | Dry gas (CNG / inlet pipe network) | ||||
| Dry gas content | Meet the requirements of pipeline transportation | <1 ppm | ||||
| C3 yield | >80% (Improve efficiency according to user requirements) | |||||
| Applicable ambient temperature | -40-50 ℃ | |||||
| Inlet pressure | 0.1-10.0 MPa | |||||
| Dry gas outlet pressure | 4.0-23.0 MPa | |||||
| Design pressure of hydrocarbon mixing tank | 2.5 MPa | |||||
| Explosion-proof grade | ExdIIBT4 | |||||
| The control mode | PLC + upper computer | |||||
| Skid sizes | L*W*H: 8000-17000X3500X3000 mm | |||||

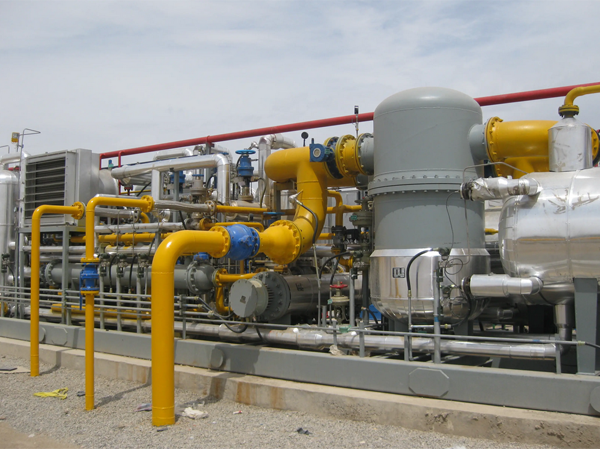

Установка улавливания СПГ, завод по улавливанию сжиженного нефтяного газа
Для извлечения СУГ/C3 Инженерное подразделение предлагает абсорберный процесс, который гарантирует коэффициенты извлечения до 99,9 %, одновременно обеспечивая низкое удельное потребление энергии. Кроме того, допустимое содержание CO2 в поступающем газе выше, чем в традиционных экспандерных процессах.
Для достижения высоких коэффициентов извлечения C3 следует установить колонну абсорбера перед деиэтанизатором. Здесь поступающий газ очищается с помощью легкого углеводородного рефлюкса, поступающего с верха деиэтанизатора. СУГ отделяются от более тяжелых углеводородов за деиэтанизатором с использованием ректификационной колонны.
Сжиженный нефтяной газ (СНГ) — это сжиженный нефтяной газ, который производится при переработке сырой нефти или выделяется в процессе добычи нефти или природного газа. СНГ представляет собой смесь нефти и природного газа, образованную при соответствующем давлении, и существует в жидком виде при комнатной температуре.
СНГ (сжиженный нефтяной газ) широко используется как альтернативное топливо для автомобилей, но также пригоден в качестве химического сырья. Он состоит из пропана и бутана (C3/C4).

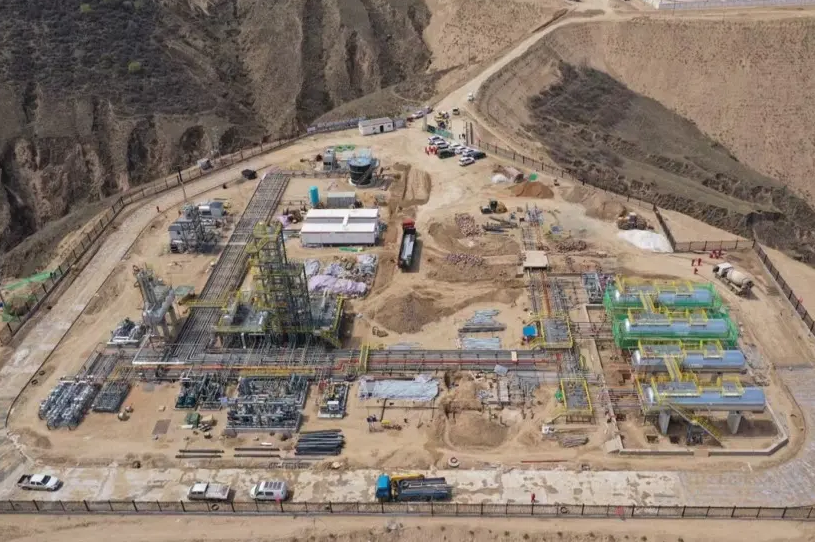

8MM установка для сбора сжиженного нефтяного газа для природного газа
Зачем восстанавливать жидкие углеводороды природного газа: улучшить качество природного газа, снизить точку росы углеводородов и предотвратить конденсацию жидких углеводородов при транспортировке по трубопроводам; Восстановленные конденсатные продукты являются важным гражданским и химическим топливом; Обеспечивается комплексная эффективность использования ресурсов, что имеет хорошие экономические преимущества.
СЖИ (сжиженный нефтяной газ) широко используется в качестве альтернативного автомобильного топлива, но также подходит в качестве химического сырья. Он состоит из пропана и бутана (C3/C4).
Для извлечения СЖИ/C3 Инженерное подразделение предлагает абсорберный процесс, который обеспечивает коэффициенты восстановления до 99,9 %, при этом характеризуется низким специфическим энергопотреблением. Кроме того, допустимое содержание CO2 в подаваемом газе выше, чем в обычных процессах с экспандером.
Для достижения высокого коэффициента извлечения C3 Rongteng применяет абсорберную колонну перед деэтанизатором. Здесь подаваемый газ промывается с использованием легкого углеводородного рефлюкса, поступающего с вершины деэтанизатора. СЖИ отделяется от более тяжелых углеводородов в нижней части деэтанизатора с помощью дистилляционной колонны.
Зачем извлекать жидкости из природного газа: для улучшения качества природного газа, снижения точки росы углеводородов и предотвращения конденсации жидких углеводородов при транспортировке по трубопроводу; извлеченные конденсатные продукты являются важным гражданским и химическим топливом; обеспечивается комплексное использование ресурсов, что имеет хорошие экономические преимущества.

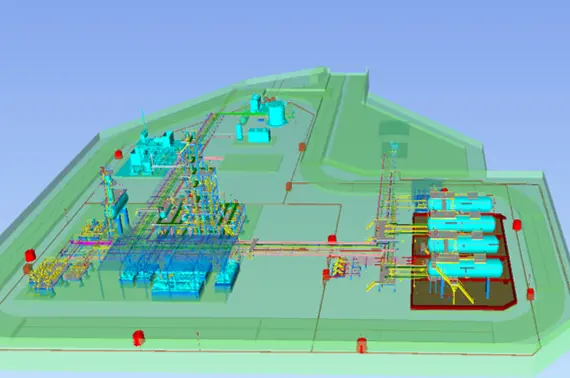

Завод по улавливанию сжиженного нефтяного газа (СНГ) производительностью 2 млн стандартных кубических футов в день
Сырой природный газ поступает во входной сепаратор для фильтрации механических примесей и отделения свободной воды, затем поступает в компрессор после точной фильтрации через пылевой фильтр и охлаждается до 40 ~ 45 ℃ с помощью охладителя самого компрессора, после чего отделяет часть воды и тяжелых углеводородов (в случае избытка тяжелых компонентов), а затем поступает в установку осушки для глубокой осушки. Сухой питательный газ с установки осушки поступает на конденсационно-сепарационную установку, затем после предварительного охлаждения до ~ 10 ℃ через теплообменник поступает в холодильную установку. Далее после охлаждения питательного газа до –35 ℃ и повторного охлаждения через дросселирование, он поступает в низкотемпературный сепаратор для газожидкостного разделения.
Отделенные газовая и жидкая фазы поступают соответственно в диизостатуратор, газ с вершины колонны возвращается в теплообменник для повторного подогрева и вывода за пределы границы, а жидкость с низа колонны поступает в колонну депропана и дебутана для повторного разделения. Сжиженный нефтяной газ (СНГ) на вершине колонны и стабильные легкие углеводороды внизу колонны поступают соответственно в резервуар для хранения для погрузки и экспорта.
Таблица потребления электроэнергии технологического оборудования
| Electrical equipment | Power kw | remarks | |
| Shaft power | Motor power | ||
| refrigerator | 130 | 150 | 380V/50HZ |
| Natural gas compressor unit | 220 | 250 | 380V/50HZ |
| Instrument air compressor | 3 | 5.5 | 380V/50HZ |
| Power consumption of instrument control system | 2 | 2 | 220V/50HZ |
| Regeneration gas heater | 40 | 50 | 380V/50HZ |
| Regeneration gas fan | 5 | 7.5 | 380V/50HZ |
| Deethanizer reboiler | 100 | 120 | |
| Depropane and debutane Reboiler | 130 | 150 | |
| total | 530 | ||
